理解錫膏的回流過程

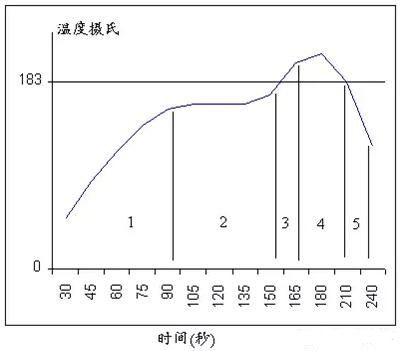

當錫膏至于一個加熱的環境中，錫膏回流分為五個階段

1.首先，用于達到所需粘度和絲印性能的溶劑開始蒸發，溫度上升必需慢(大約每秒3° C)，以限制沸騰和飛濺，防止形成小錫珠，還有，一些元件對內部應力比較敏感，如果元件外部溫度上升太快，會造成斷裂。

2.助焊劑活躍，化學清洗行動開始，水溶性助焊劑和免洗型助焊劑都會發生同樣的清洗行動，只不過溫度稍微不同。將金屬氧化物和某些污染從即將結合的金屬和焊錫顆粒上清除。好的冶金學上的錫焊點要求“清潔”的表面。

3.當溫度繼續上升，焊錫顆粒首先單獨熔化，并開始液化和表面吸錫的“燈草”過程。這樣在所有可能的表面上覆蓋，并開始形成錫焊點。

4.這個階段最為重要，當單個的焊錫顆粒全部熔化后，結合一起形成液態錫，這時表面張力作用開始形成焊腳表面，如果元件引腳與PCB焊盤的間隙超過4mil，則極可能由于表面張力使引腳和焊盤分開，即造成錫點開路。
5.冷卻階段，如果冷卻快，錫點強度會稍微大一點，但不可以太快而引起元件內部的溫度應力。

回流焊接要求總結：

重要的是有充分的緩慢加熱來安全地蒸發溶劑，防止錫珠形成和限制由于溫度膨脹引起的元件內部應力，造成斷裂痕可靠性問題。其次，助焊劑活躍階段必須有適當的時間和溫度，允許清潔階段在焊錫顆粒剛剛開始熔化時完成。

時間溫度曲線中焊錫熔化的階段是最重要的，必須充分地讓焊錫顆粒完全熔化，液化形成冶金焊接，剩余溶劑和助焊劑殘余的蒸發，形成焊腳表面。此階段如果太熱或太長，可能對元件和PCB造成傷害。錫膏回流溫度曲線的設定，最好是根據錫膏供應商提供的數據進行，同時把握元件內部溫度應力變化原則，即加熱溫升速度小于每秒3° C，和冷卻溫降速度小于5° C。

怎樣設定錫膏回流溫度曲線

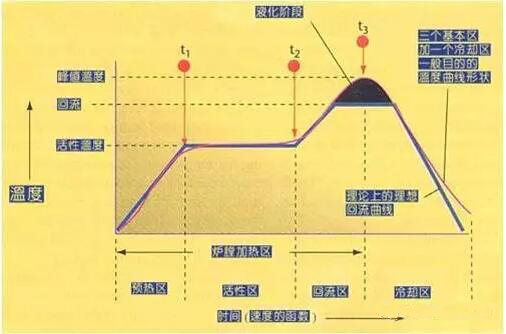

理想的曲線由四個部分或區間組成，前面三個區加熱、最后一個區冷卻。爐的溫區越多，越能使溫度曲線的輪廓達到更準確和接近設定。大多數錫膏都能用四個基本溫區成功回流。

預熱區，也叫斜坡區，用來將PCB的溫度從周圍環境溫度提升到所須的活性溫度。在這個區，產品的溫度以不超過每秒2~5°C速度連續上升，溫度升得太快會引起某些缺陷，如陶瓷電容的細微裂紋，而溫度上升太慢，錫膏會感溫過度，沒有足夠的時間使PCB達到活性溫度。爐的預熱區一般占整個加熱通道長度的25~33%。

活性區，有時叫做干燥或浸濕區，這個區一般占加熱通道的33~50%，有兩個功用，第一是，將PCB在相當穩定的溫度下感溫，允許不同質量的元件在溫度上同質，減少它們的相當溫差。第二個功能是，允許助焊劑活性化，揮發性的物質從錫膏中揮發。一般普遍的活性溫度范圍是120~150°C。

回流區，有時叫做峰值區或最后升溫區。這個區的作用是將PCB裝配的溫度從活性溫度提高到所推薦的峰值溫度?；钚詼囟瓤偸潜群辖鸬娜埸c溫度低一點，而峰值溫度總是在熔點上。典型的峰值溫度范圍是205~230°C，這個區的溫度設定太高會使其溫升斜率超過每秒2~5°C，或達到回流峰值溫度比推薦的高。這種情況可能引起PCB的過分卷曲、脫層或燒損，并損害元件的完整性。

理想的冷卻區曲線應該是和回流區曲線成鏡像關系。越是靠近這種鏡像關系，焊點達到固態的結構越緊密，得到焊接點的質量越高，結合完整性越好。

作溫度曲線的第一個考慮參數是傳輸帶的速度設定，該設定將決定PCB在加熱通道所花的時間。典型的錫膏制造廠參數要求3~4分鐘的加熱曲線，用總的加熱通道長度除以總的加熱感溫時間，即為準確的傳輸帶速度，例如，當錫膏要求四分鐘的加熱時間，使用六英尺加熱通道長度，計算為：6 英尺 ÷ 4 分鐘 = 每分鐘 1.5 英尺 = 每分鐘 18 英寸。

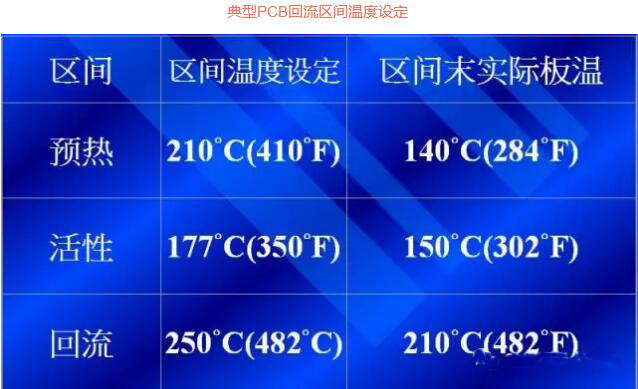

接下來必須決定各個區的溫度設定，重要的是要了解實際的區間溫度不一定就是該區的顯示溫度。顯示溫度只是代表區內熱敏電偶的溫度，如果熱電偶越靠近加熱源，顯示的溫度將相對比區間溫度較高，熱電偶越靠近PCB的直接通道，顯示的溫度將越能反應區間溫度。

怎樣設定錫膏回流溫度曲線

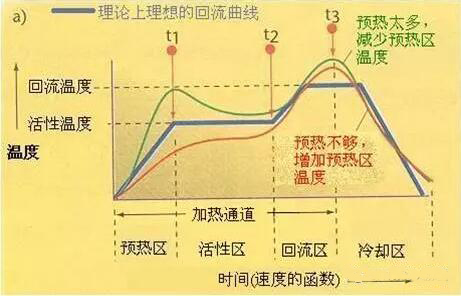

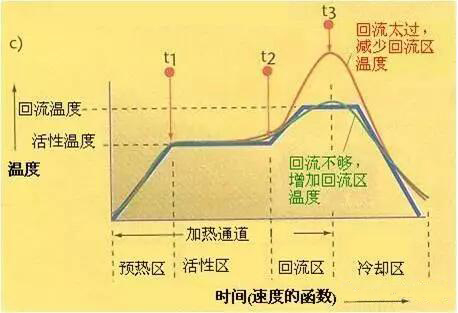

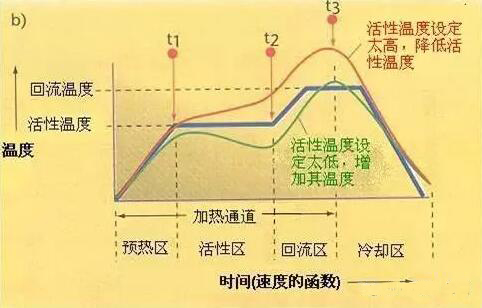

圖形曲線的形狀必須和所希望的相比較，如果形狀不協調，則同下面的圖形進行比較。選擇與實際圖形形狀最相協調的曲線。文章原創：SMT頂級人脈圈
